带式输送机的变频调速系统

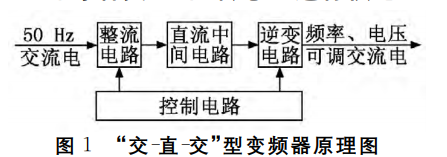

带式输送机的变频调速系统包括变频电路、控制电路、传感电路和电源电路等部分。变频电路是主电路，一般采用“交－直－交”结构，通过整流电路将50Hz 交流电整流为直流电，将能量存储在由电容器构成的 直流中间电路中，由逆变电路将直流中间电路的直流 电逆变为频率、电压都可控制的交流电，图1为其简化原理图。控制电路在对传感器电路返回的信号进行运算处理后，对整流电路和逆变电路的可控器件进行控制，根据当前带式输送机正常运行时的工作状态适时 调整逆变频率，在空载和异常状态，发出停机控制信号 和报警信号。传感电路包括测量电机转速的传感器、 测量变频器输出的电压传感器和电流传感器及其信号 转换、处理电路等。电源电路对控制电路中的主控制 器、ADC芯片等各类芯片、传感器进行供电。
