伸缩皮带机伸缩机构工作原理

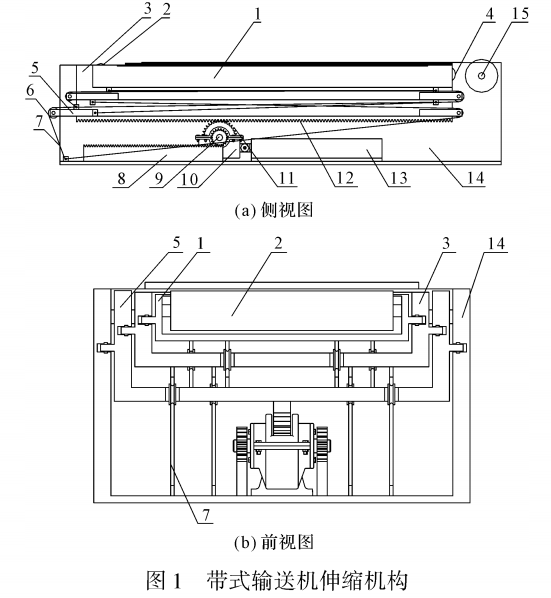

伸缩皮带机伸缩机构主要由3个伸缩架、两组滑轮机构和一组齿轮齿条机构组成。 带式输送机伸缩机构如图 1 所示


1 - 一级伸缩架;2 -伸缩架前滚筒;3 -二级伸缩架;4 -伸缩架后滚筒;5 -三级伸缩架;6 -滑轮;7 -钢丝绳;8 -固定齿条;9 -小齿轮;10 -齿轮箱;11 -大齿轮;12 -伸缩齿条;13 -油缸;14 -固定架;15 -电动滚筒


*组滑轮机构负责3个伸缩架的伸出运动,两个滑轮分别置于二级伸缩架和三级伸缩架顶端,两条钢丝绳绕过两个滑轮且两端分别与一级伸缩架、三级伸缩架末端和二级伸缩架、固定架末端连接;第二组滑轮机构负责3个伸缩架的收缩运动,其放置方式与*组滑轮机构正好相反。

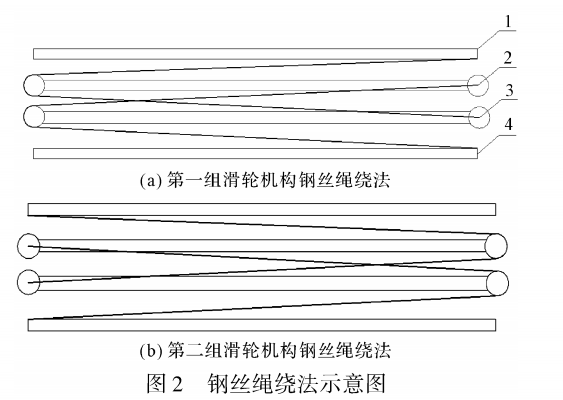

*组、第二组滑轮机构钢丝绳绕法如图2所示


第三级伸缩皮带机伸缩架与液压装置之间通过齿轮齿条机构连接。工作时,液压装置提供动力,通过齿轮齿条机构带动第三级伸缩架伸出;与此同时,一级伸缩架和二级伸缩架在*组滑轮机构的作用下伸出,继而实现了3个伸缩架同时伸出的目的。 同理,收缩时3个伸缩架在第二组滑轮机构的作用下进行同步收缩。齿轮齿条机构可将液压杆输出的直线运动转化为输送架的伸缩运动,两个滑轮组机构使每一级伸缩架相对下一级伸缩架以2倍速率进行伸缩,大大缩减了伸缩时,提高了伸缩效率。
