伸缩输送机按钮排布操作示意说明图

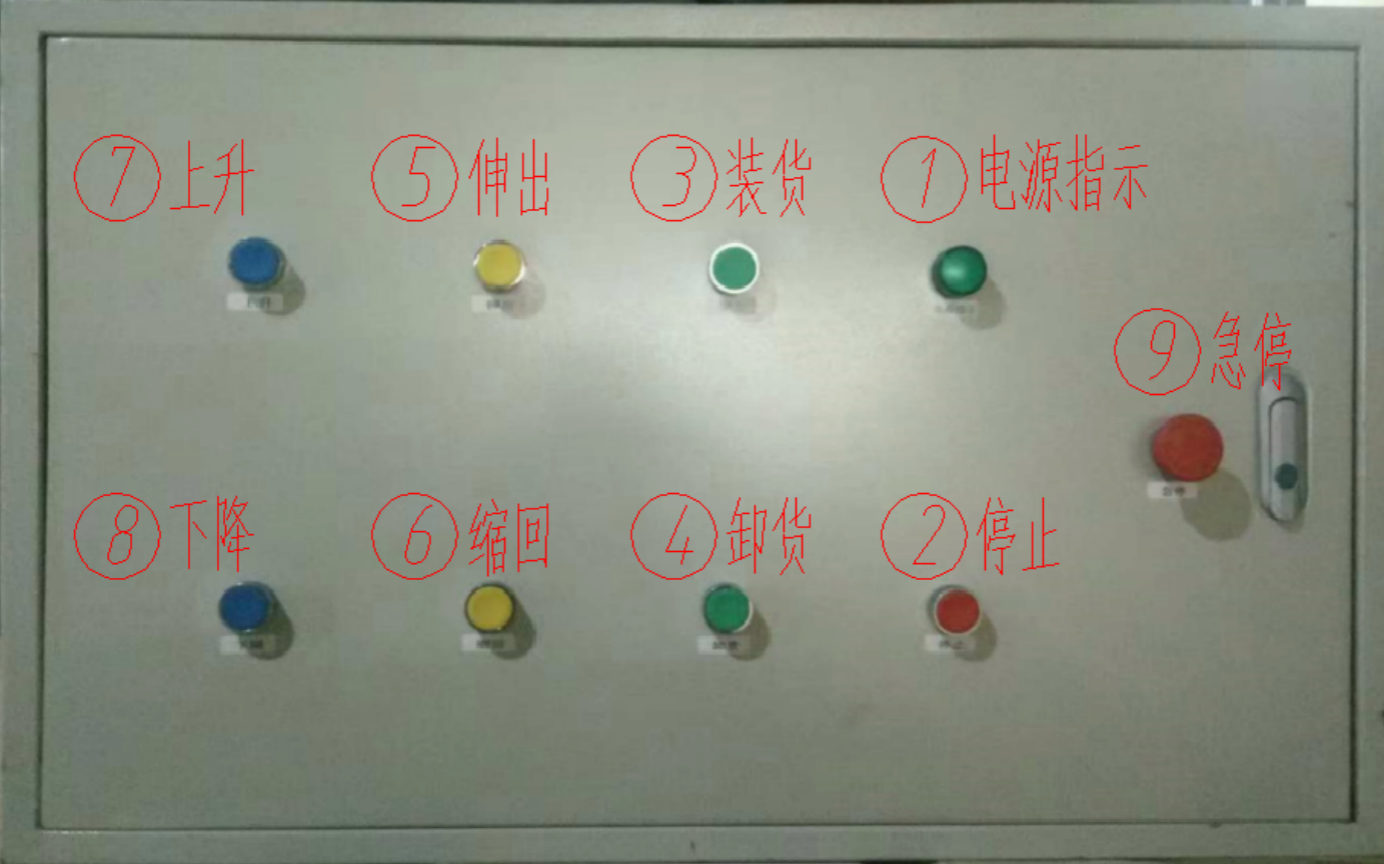

1. 控制柜排布示意图


1:电源指示:电箱内总闸开启总电路接通此指示灯常亮;

2:停止按钮:输送皮带运行过程中按下此按钮切断驱动主动滚筒电机电源,输送皮带停止运行;

3:装货按钮:停机状态下按下此按钮接通输送皮带驱动电机正向运行;(说明:皮带处于反向运行时不得直接按此按钮切换成正向,必须先停止再切换)

4:卸货按钮:停机状态下按下此按钮接通输送皮带驱动电机反向运行;(说明:皮带处于正向运行时不得直接按此按钮切换成反向,必须先停止再切换)

5:伸出按钮:停机状态按此按钮,伸缩机伸出,此按钮为点动,停止按下动作后伸缩机伸出动作即时停止,伸出到*行程时会此按钮失效;

6:缩回按钮:停机状态按此按钮,伸缩机缩回,此按钮为点动,停止按下动作后伸缩机缩回动作即时停止,缩回到最小行程时会此按钮失效;

7:上升按钮:开机或停机状态按此按钮启动液压升降系统往上升起伸缩机。(说明:不带液压升降系统的此按钮为空位);

8:下降按钮:开机或停机状态按此按钮启动液压升降系统由上升状态下降伸缩机。(说明:不带液压升降系统的此按钮为空位);
